Isee 510 2D AOI

游刃有余地应对中小尺寸需求

换型编程,最快仅需1分钟
Isee系列凭借自主AI模型的强大判别能力,能够处理海量图像输入,并批量输出检测结果,大大提升检测效率,大幅缩短检测用时。

  • 长:1000mm

  • 宽:1250mm

  • 高:1600mm

  • PCB可测(mm):
    50*50~510*510
    最大厚度6mm

AI一键编程
实现一分钟换线
AI融合传统算法
实现低误报零漏检
旋转校准系统
实现检测精细化
自研多角度光源适
配复杂基板和器件
柔性三段式传送机
构,提升传板效率
无缝对接MES系统
按需生成SPC报表
AI leads the way
AI引领
助力产品零缺陷,实现零门槛操作
构建自主AI模型,全面提升检测效能

微著AI研究团队长期深耕于人工智能领域,专注于构建高效、强大的AI模型,旨在优化大规模机器学习数据的处理与管理。通过与公司视觉团队的紧密协作,结合自身深厚的技术底蕴,成功打造了一系列覆盖SMT行业绝大多数缺陷类型的自主AI模型。

通过数百家企业的检测经验积累,微著自研的AI模型正展现出其越发强大的性能,能够快速、精准地识别出各类主流缺陷,从细微瑕疵到显著异常,无一疏漏。

AI建模
AI智能检测工作原理
大幅缩短检测用时,助力产品零缺陷
相对于传统2DA0I主要依靠算法逐图处理,逐一识别的运算机制,Isee系列凭借自主AI模型的强大判别能力,能够处理海量图像输入,并批量输出检测结果,大大提升检测效率,大幅缩短检测用时。与此同时,基于微著自主AI模型的海量数据支持,Isee系列设备能够高效且精准地识别出各类主流缺陷,这一技术突破不仅极大地提升了产品质量的检测效率,更为实现产品零缺陷的宏伟目标奠定了坚实的基础。
换型编程,最快仅需1分钟
Isee全系内置基于AI驱动的智能编程系统,兼容多款坐标文件,让零基础人员也能迅速学会编程,轻松调整和设置参数,最快1分钟便可实现换型编程,高效匹配产线节奏。
卓越的设备一致性,保障检测可信度
Isee系列设备,在优良的装配工艺与严格的装配要求基础上,搭载特有的算法与功能,显著降低设备间差异,进而可实现同一算法程序多机通用,极大增加算法程序的可复制性与可拓展性。配合自研校准系统,Isee可轻松实现所有入厂设备的一致运作,确保所有检测标准与结果的高度统一。
Optical-mechanical synergy
光机协同
高效、出众的检测性能
全面覆盖各类元件
Isee2DA0I最小可检测公制0201(7um)|公制0603(12um/15um)的微小元器件。基于自主研发的2D成像技术,结合成熟可靠的传统检测算法以及新兴的人工智能(AI)算法,Isee直击当前A0I检测行业的痛点,带来更为惊艳的检测结果!
软硬件方案完美结合,解决板面弯曲难题
回流焊后,基板的弯曲变形会给AOI带来检测稳定性方面的挑战。Isee通过针对性的软硬件方案设计,可轻松应对这一难题,保证检测结果一致性。
Venus部分检测图例
Performance parameters

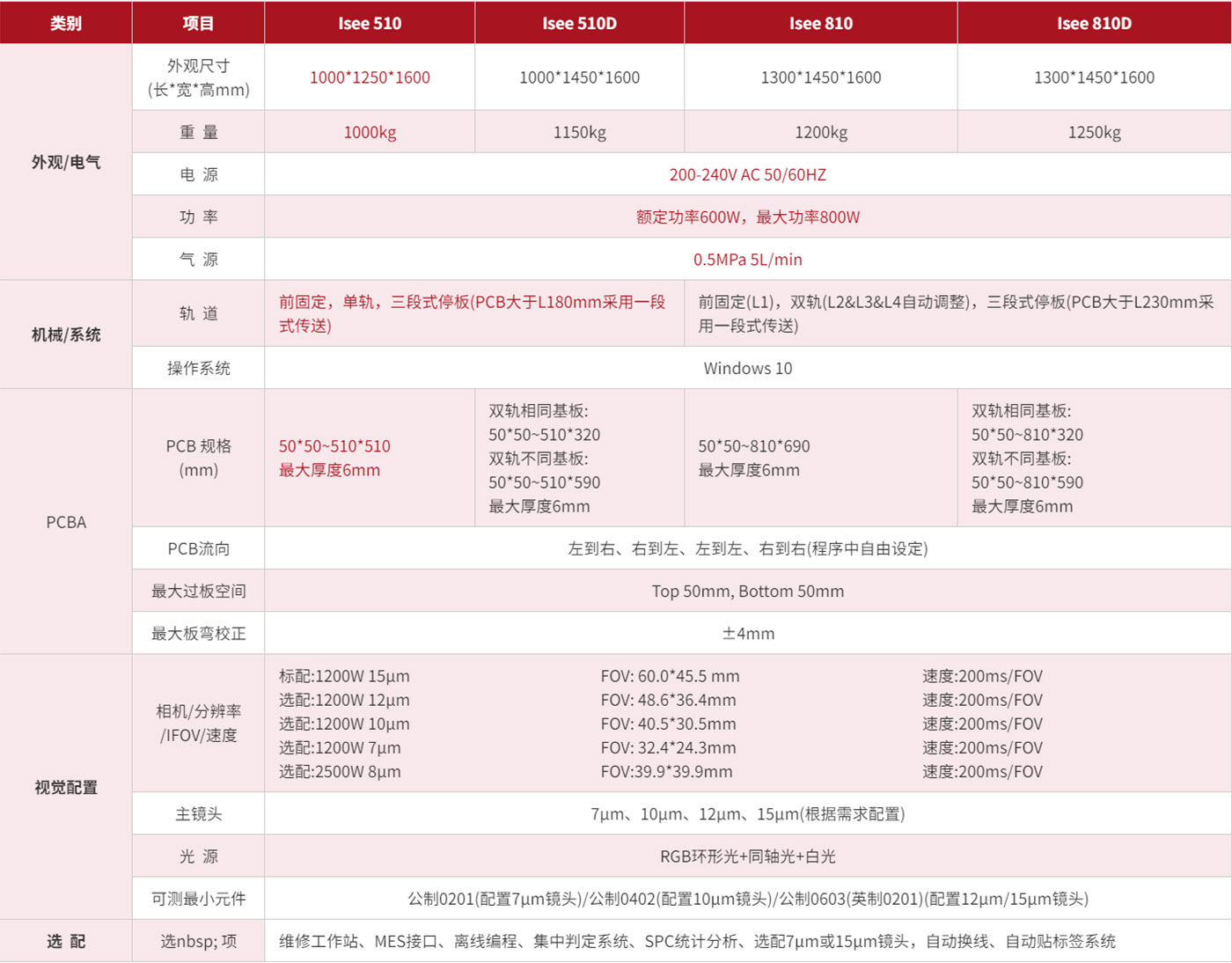

Isee系列性能参数
类别 项目 Isee 510 Isee 510D Isee 810 Isee 810D
外观/电气 外观尺寸
(长*宽*高mm)
1000*1250*1600 1000*1450*1600 1300*1450*1600 1300*1450*1600
重  量 1000kg 1150kg 1200kg 1250kg
电  源 200-240V AC 50/60HZ
功  率 额定功率600W,最大功率800W
气  源 0.5MPa 5L/min
机械/系统 轨  道 前固定,单轨,三段式停板(PCB大于L180mm采用一段式传送) 前固定(L1),双轨(L2&L3&L4自动调整),三段式停板(PCB大于L230mm采用一段式传送)
操作系统 Windows 10
PCBA PCB 规格
(mm)
50*50~510*510
最大厚度6mm
双轨相同基板:
50*50~510*320
双轨不同基板:
50*50~510*590
最大厚度6mm
50*50~810*690
最大厚度6mm
双轨相同基板:
50*50~810*320
双轨不同基板:
50*50~810*590
最大厚度6mm
PCB流向 左到右、右到左、左到左、右到右(程序中自由设定)
最大过板空间 Top 50mm, Bottom 50mm
最大板弯校正 ±4mm
视觉配置 相机/分辨率
/IFOV/速度
标配:1200W 15µm
选配:1200W 12µm
选配:1200W 10µm
选配:1200W 7µm
选配:2500W 8µm
FOV: 60.0*45.5 mm
FOV: 48.6*36.4mm
FOV: 40.5*30.5mm
FOV: 32.4*24.3mm
FOV:39.9*39.9mm
速度:200ms/FOV
速度:200ms/FOV
速度:200ms/FOV
速度:200ms/FOV
速度:200ms/FOV
主镜头 7µm、10µm、12µm、15µm(根据需求配置)
光  源 RGB环形光+同轴光+白光
可测最小元件 公制0201(配置7µm镜头)/公制0402(配置10µm镜头)/公制0603(英制0201)(配置12µm/15µm镜头)
选  配 选nbsp; 项 维修工作站、MES接口、离线编程、集中判定系统、SPC统计分析、选配7µm或15µm镜头,自动换线、自动贴标签系统
Isee Series Parameters
Isee系列参数
