适用于对大多数产线的生产需求
换型编程，最快仅需5分钟，精度模式切换，满足多样需求。
Venus全系列均可按需选配4D成像方案+8光机高精度3D成像方案。
本系列独创的4D成像方案，可轻松实现优质高效的检测效果。
全面覆盖各类元件
突破检测量程限制，最高可实现35mm元件全检
软硬件方案完美结合，解决板面弯曲难题
换型编程，最快仅需5分钟
精度模式切换，满足多样需求
卓越的设备一致性，保障检测可信度
4D成像缺陷分析图
Venus部分检测图例

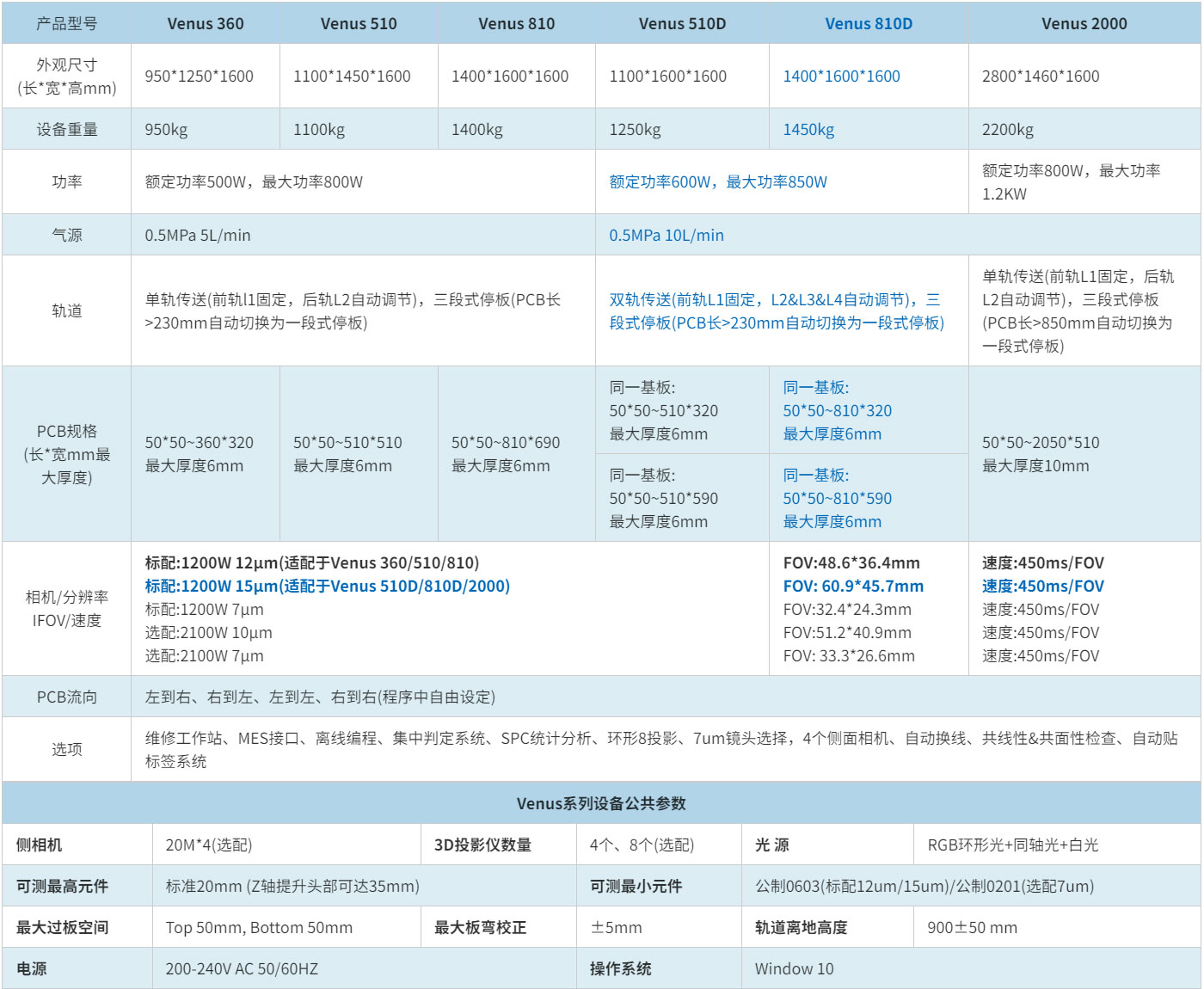

| 产品型号 | Venus 360 | Venus 510 | Venus 810 | Venus 510D | Venus 810D | Venus 2000 |
| 外观尺寸 (长*宽*高mm) |
950*1250*1600 | 1100*1450*1600 | 1400*1600*1600 | 1100*1600*1600 | 1400*1600*1600 | 2800*1460*1600 |
| 设备重量 | 950kg | 1100kg | 1400kg | 1250kg | 1450kg | 2200kg |
| 功率 | 额定功率500W，最大功率800W | 额定功率600W，最大功率850W | 额定功率800W，最大功率1.2KW | |||
| 气源 | 0.5MPa 5L/min | 0.5MPa 10L/min | ||||
| 轨道 | 单轨传送(前轨l1固定，后轨L2自动调节)，三段式停板(PCB长>230mm自动切换为一段式停板) | 双轨传送(前轨L1固定，L2&L3&L4自动调节)，三段式停板(PCB长>230mm自动切换为一段式停板) | 单轨传送(前轨L1固定，后轨L2自动调节)，三段式停板(PCB长>850mm自动切换为一段式停板) | |||
| PCB规格 (长*宽mm最大厚度) |
50*50~360*320 最大厚度6mm |
50*50~510*510 最大厚度6mm |
50*50~810*690 最大厚度6mm |
同一基板: 50*50~510*320 最大厚度6mm |
同一基板: 50*50~810*320 最大厚度6mm |
50*50~2050*510 最大厚度10mm |
| 同一基板: 50*50~510*590 最大厚度6mm |
同一基板: 50*50~810*590 最大厚度6mm |
|||||
| 相机/分辨率 IFOV/速度 |
标配:1200W 12µm(适配于Venus 360/510/810) 标配:1200W 15µm(适配于Venus 510D/810D/2000) 标配:1200W 7µm 选配:2100W 10µm 选配:2100W 7µm |
FOV:48.6*36.4mm FOV: 60.9*45.7mm FOV:32.4*24.3mm FOV:51.2*40.9mm FOV: 33.3*26.6mm |
速度:450ms/FOV 速度:450ms/FOV 速度:450ms/FOV 速度:450ms/FOV 速度:450ms/FOV |
|||
| PCB流向 | 左到右、右到左、左到左、右到右(程序中自由设定) | |||||
| 选项 | 维修工作站、MES接口、离线编程、集中判定系统、SPC统计分析、环形8投影、7um镜头选择，4个侧面相机、自动换线、共线性&共面性检查、自动贴标签系统 | |||||
| Venus系列设备公共参数 | |||||
| 侧相机 | 20M*4(选配) | 3D投影仪数量 | 4个、8个(选配) | 光 源 | RGB环形光+同轴光+白光 |
| 可测最高元件 | 标准20mm (Z轴提升头部可达35mm) | 可测最小元件 | 公制0603(标配12um/15um)/公制0201(选配7um) | ||
| 最大过板空间 | Top 50mm, Bottom 50mm | 最大板弯校正 | ±5mm | 轨道离地高度 | 900±50 mm |
| 电源 | 200-240V AC 50/60HZ | 操作系统 | Window 10 | ||
